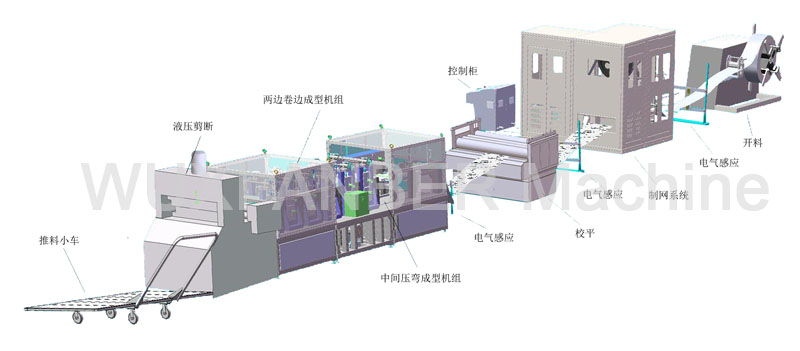

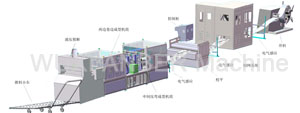

• 01. 设备描述
  • 生产线从原料放入到产品完毕,整个过程采用全自动生产流水线设计,只需要一个技术员操作即可,每分钟可生产750MM的极板5-7片/分.全线尺寸:长宽高25MX3.5MX2.2M
    1、 整条线采用国际一流品牌的电器:三菱的PLC控制和显示屏,其它电器元件为施耐得品牌,
    2、 传感器记录原料在各台设备在的运动情况。故障自动报告。安全报警。
    3、 程序控制并记录每天的生产量,如今天生产量为6000片,当完成6000片的生产时设备自动停止。
  • 02.放料架
  • 1、采用液压张紧,
    2、电机主动送料,电器控制送料速度。
    3、承重2吨,内径450-508MM,放料最大宽度400MM
  • 03.制网系统
  • 1、采用辊压送料,制网成型。
    2、机组自动加油润滑。
    3、对制网过程自动计数
  • 04.整平网机
  • 1、7组辊压成型,确保网面平整。
    2、上端由齿轮箱传动,方便压辊之间的距离调节。
    3、压辊直径:96MM
  • 05.两边成型机
  • 1、成型机组采用13组成辊
    2、传动采用轴式传动,减少误差。
    3、编码器计长。
  • 06.液压剪断设备
  • 堆片机: 将切断后的产品一片一片堆垛起来。
    下料小车:方便成品的联结和成品的运输
    控制器:全线采用整体控制和局部调试灵活控制相结合的方式。
