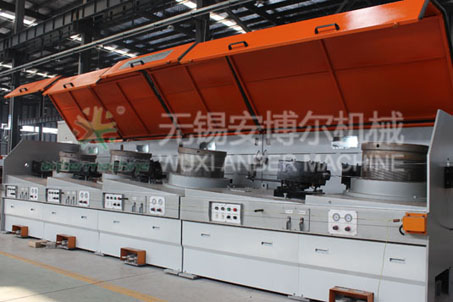

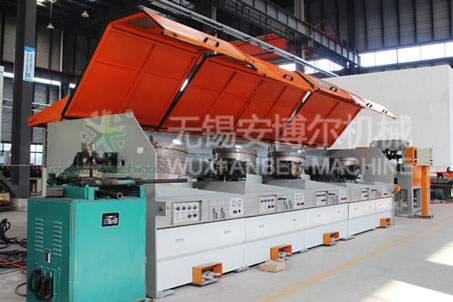

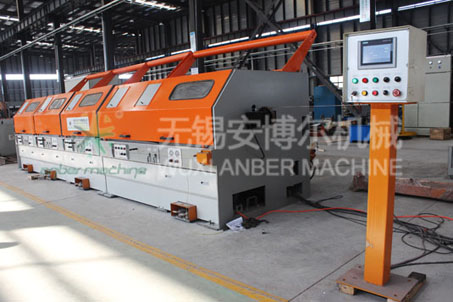

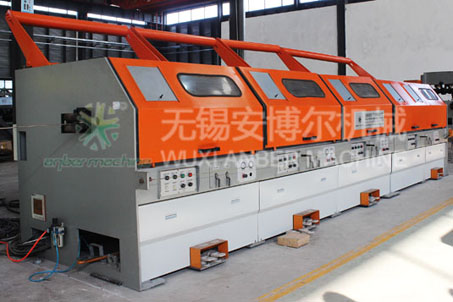

直进式拉丝机简介

我公司生产的直进式拉丝机是消化吸收引进技术开发生产的高档拉丝机。主要特点:卷筒采用窄缝式水冷,拉丝模采用直接水冷;冷却效果好;采用一级强力窄V带和一级平面二次包络蜗轮副传动,传动效率高、噪音低;采用全封闭防护系统,安全性好;采用气张力调谐,拉拔平稳;采用交流变频控制技术(或直流可编程序控制系统)、屏幕显示,自动化程度高、操作方便、拉拔的产品质量高。适宜拉拔直径16mm以下的各种金属线材,特别适宜拉拔质量要求高的药芯焊丝、气保焊丝、铝包钢丝、预应力钢丝、胶管钢丝、弹簧钢丝、钢帘线钢丝及中高碳钢丝等。

直进式拉丝机技术参数及特点:

规格
LZ1200
LZ900
LZ800
LZ700
LZ600
LZ560
LZ500
LZ450
LZ400
LZ350
LZ300
卷筒直径 mm
1200
900
800
900
600
600
500
450
400
350
300
拉拔道次
5-9
5-9
5-9
2-9
2-12
2-12
2-11
2-11
2-11
2-11
2-11
最大进线直径 mm
18.0-14.0
14.0-9.0
12-10
10
8
6.5
5.5
5
4.2
3.6
2.8
最小成品直径 mm
9.0-6.0
6.0-4.0
3.2-2.2
2.2
1.6
1.3
1.2
1
0.75
0.6
0.5
总压缩率
82-85
82-85
82-85
82-85
84-86
84-86
89.4
90
90
90
90
最高伸拉速度 m/s
6
8
8
10
10
12
15
18
18
20
20
拉伸功率 kw
90-160
90-132
90-130
55-90
45-90
45-75
22-55
22-45
11-37
7.5-22
7.5-15
卷筒
采用铸钢喷碳化钨(或堆焊耐磨合金),硬度HRC>60,耐磨性好。冷却方式采用窄缝式冷却和环形风冷。锥度设计合理:保证不垮线、不乱线。
传动系统
LZ350~LZ560型拉丝机采用一级或两级强力窄V带传动,传动平稳。LZ450~1270传动糸统采用一级强力窄V带+一级硬齿面齿轮副(汽车用带偏置螺旋伞齿轮副)传动,重合度高、传动平稳、噪声小;亦可采用一级强力窄V带+标准硬齿面齿轮箱传动。
模盒
水冷,安装合理、上下左右可调、设有压线装置,减小线的振动,不易产生花线.可选旋转模盒、压力模盒及模盒搅灰装置。
调谐装置
调谐辊表面喷涂,耐磨损;采用气动反张力调谐,张力恒定可调。
控制方式
1)控制系统采用国产变频器,或由客户确认承诺高精度的品牌。
2)二次回路采用德国生产的S7- 300 PLC控制器,所以机自动化程度大大提高,防止机器故障。
3)参数通过触摸屏输入,操作简单,可靠性高,拉丝工艺范围广泛,可轻松实现触摸绘图
放线方式
放线架或工字轮放线机。

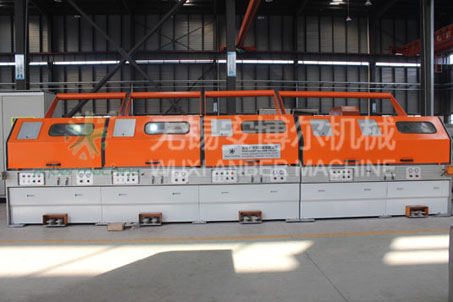

收线方式
工字轮收线机或象鼻式下线机。
主要功能
误差0.1%精确计米;定长自动减速并停车; 断线检测并自动停车;任意卷筒正反点动及左右联动;各种故障信息及处理信息显示;各种运动信息监控。并支持任意配模工艺,模具磨损后通过调谐自动补偿,不易断丝。并设有跳线装置可任意切除卷筒拉拔,以适应不同的工艺。可根据用户需要,以工业以太网为依托实行远程控制及远程诊断。
安全环保
采用全封闭防护系统,安全性好;可根据用户需要设置除尘管路系统,减少粉尘污染。
适宜拉拔材料
焊条;焊丝(气保焊丝、埋弧焊丝、药芯焊丝等);钢丝(高、中、低碳钢丝,不锈钢丝,预应力钢丝,轮胎钢丝,胶管钢丝,弹簧钢丝,钢帘线等);电线电览(铝包钢丝、铜丝、铝丝等);合金丝等各种金属线材。

几种典型直线式拉丝机技术参数:

型号
最大抗拉强度
(Mpa)
最大进线直径
(mm)
最小出线直径
(mm)
最大成品速度
(m/s)
电机功率
(kw)
应用
LZ11/350
1250
3.6
0.8
25
22
拉拔钢帘线
LZ6/400
1000
2.4
0.8
15
11
气保焊丝精拉
LZ8/400
1000
2.4
0.8
15
11
气保焊丝精拉
LZ10/400
500
4
1.2
15
11
药芯焊丝粗拉
LZ6/450
500
5
2.6
5
11
药芯焊丝粗拉
LZ7/560
500
5.5
2
10
22-30
气保焊丝粗拉
LZ13/560
1250
6.5
1.35
12
37
胎圈钢丝
LZ9/600
1250
8
2
12
55
高碳钢丝
LZ6/700
1250
8
2.8
8
75
高碳钢丝
LZ8/700
1250
9.5
3
10
75
铝包钢丝
LZ8/750
1250
10
3
6
75
高碳钢丝
LZ8/900
1250
13
3
5
90
预应力钢丝
LZ9/1200
1250
16
3
6
110
预应力钢丝

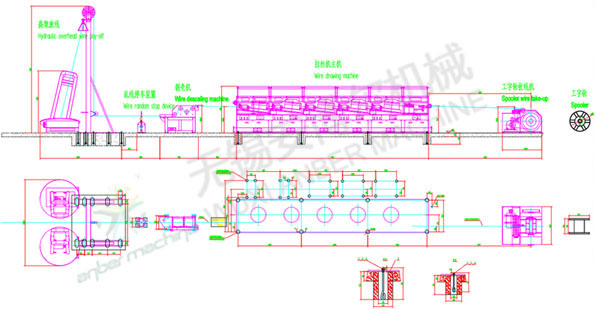

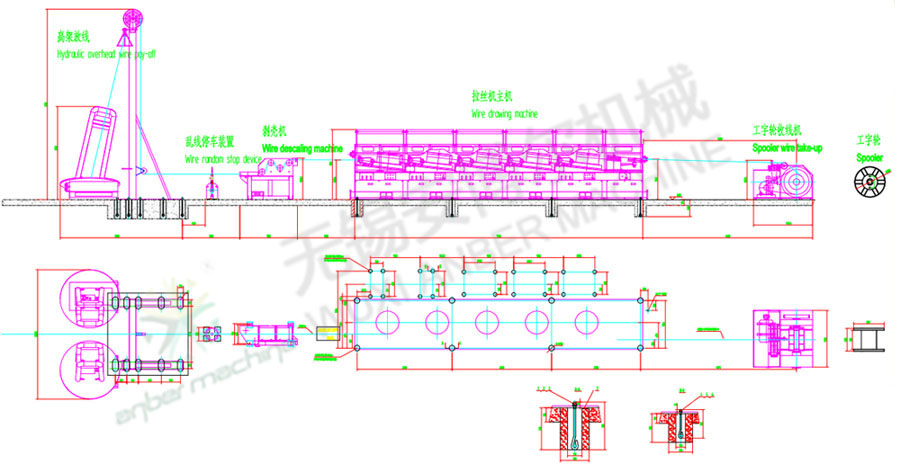

直进式拉丝生产线布局图:

拉丝产品:

铝丝 铜丝 镀锌丝
铝丝 铜丝 镀锌丝
