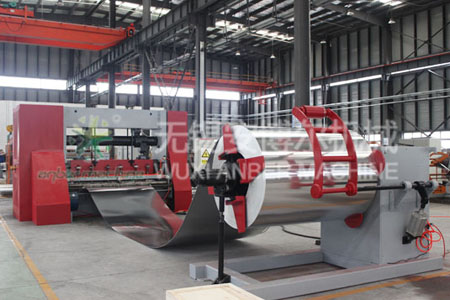

  • 2m expanded metal mesh production line

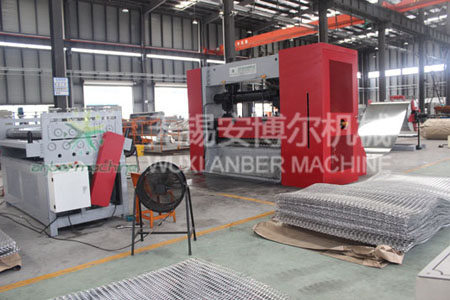

  • Expanded mesh machine
  • Expanded mesh leveling machine
  • Decoiler



  • 01. 钢板网简介
  • 钢板网是指金属板材经过冲床(钢板网冲剪机,钢板网机)加工处理后形成的网眼状的板网产品,表面质量好,网孔均匀,无废料。原材料包含:低碳钢板、不锈钢板、铝板、铜板、镍板,铝镁合金板等金属卷板。按其基本参数规定的厚度、宽度通过冲剪形成菱形、六角形、半圆形、异形等形状的网格板型产品,具有重量轻、强度高的特点,广泛用于建筑、五金、门窗、防护网等行业。
  • 02.工艺流程
  • 卷进料:开卷机-----钢板整平机-----钢板网机-----简易收料台-----钢板网校平机(原材料厚度<2.0mm时,开卷机和钢板网机之前不需要配钢板整平机)

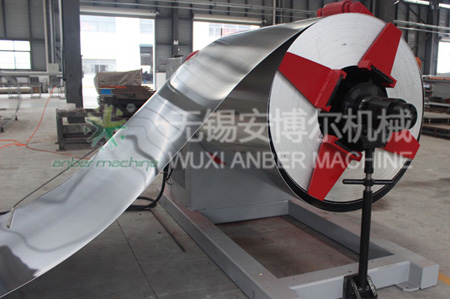

  • 03. 10T液压开卷机
  • 10T液压开卷机简介
    为单头液压内涨缩卷筒结构形式,电机减速机驱动涨缩放料卷筒主轴旋转,卷材主动放料,结合后置的传感感应间歇装置自动控制卷筒旋转机构的起停动作,实现卷材自动放开送料。其由机座、涨缩主轴机构、液压内径涨缩油缸、电机减速机驱动及链轮链条传动机构、液压压料推顶机构、气动主轴刹车装置、涨缩主轴端面挡板、前支撑机构、涨缩卷筒主轴刹车装置、液压站及电控系统组成。
    主要技术参数
    最大承重:10T
    卷筒涨缩范围: 480-540mm
    开卷宽度:≤2000mm
    开卷速度:1.5-2.0m/min
    主电机功率:1.5KW
    液压传动功率:1.5KW
    外形尺寸(长*宽*高):4410*1500*1875mm
    机器重量:2.8T

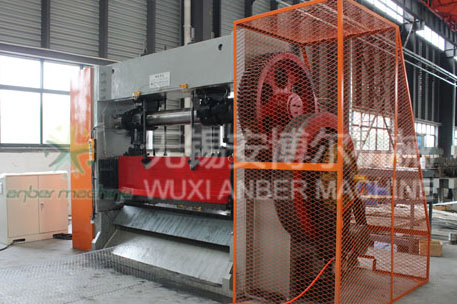

  • 04. 2米钢板网机
  • 钢板网机主要描述:
    钢板网冲剪机采取电机驱动V型皮带轮通过齿轮传动把动力传递给曲轴,进而曲轴带动模具作上下高速运转;同时曲轴(或电机)的旋转运动带动送料机构间歇式送料与冲压动作形成配合,实现对板材的冲孔、冲口、冲剪。其由机座、侧墙板、顶板、驱动电机、V型带轮传动机构、离合装置、曲轴连杆机构、滑块、上下冲模及模座、送料和摆料机构、润滑机构、及电控系统等组成。
    主要技术参数:
    公称压力:160T
    冲剪板料厚度:≤6.0mm,冷轧板
    冲剪板料宽度:≤2000mm
    滑块行程次数:80次/分
    滑块行程:80mm
    压料力:8.5KN
    连杆调节距离:20mm
    纵向送料距离:0-20mm
    横向摆动距离:0-80mm
    电机功率:30KW
    外形尺寸(长*宽*高):4150*1900*2570mm
    机器重量:14.5T
    进料方式:卷进料或者片进料
    送料方式:机械送料,伺服(步进)电机送料供客户选择
  • 05. 网片校平机/整平机
  • 主要技术参数:
    整平(有效)宽度:2000mm
    最大压料厚度:6.0mm
    整平辊采用40Cr实心材料,7辊校平(上三下四)+2辊送料,辊径:150mm。辊硬度58°,硬度高,耐磨。入料辊调节方式涡轮蜗杆升降
    电机功率:7.5KW
    整平机前后都配有导料装置(立辊导料)保证材料不跑偏
    外形尺寸(长*宽*高):2300*2300*1400mm
    机器重量:3.3T

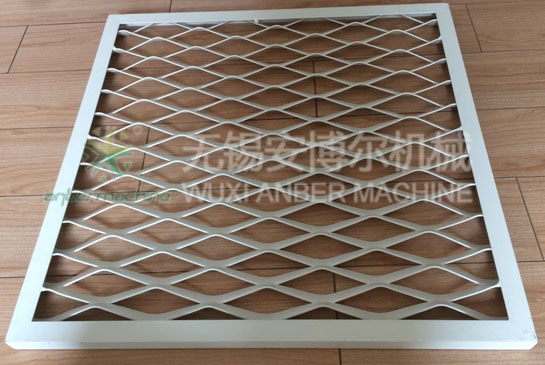

  • 06. 典型钢板网

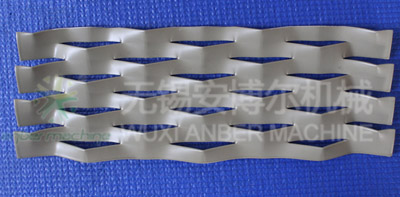

  • LWD*SWD=85.5*25 (mm)

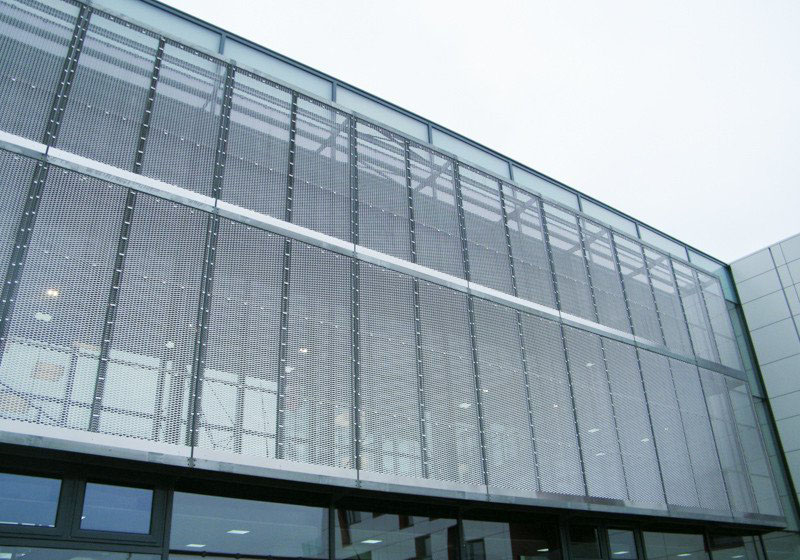

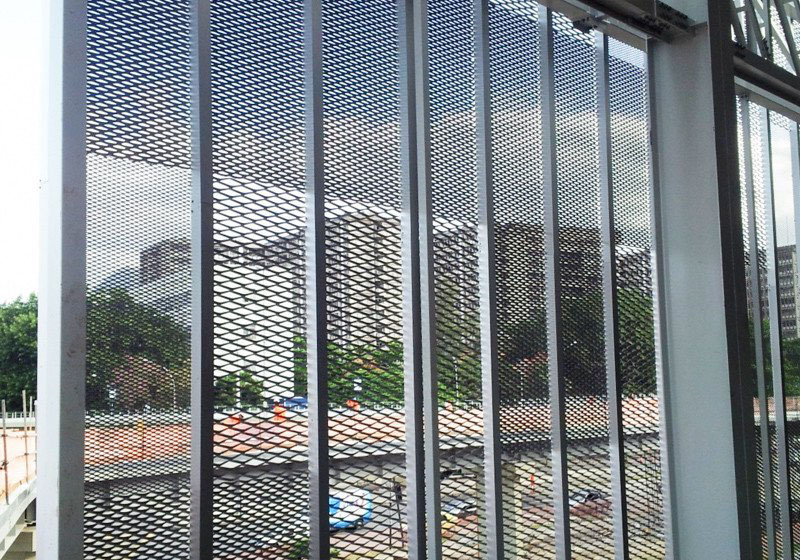

  • 07. 钢板网典型应用
