  • 01. 钢板网简介
  • 钢板网是指金属板材经过冲床(钢板网冲剪机,钢板网机)加工处理后形成的网眼状的板网产品,表面质量好,网孔均匀,无废料。原材料包含:低碳钢板、不锈钢板、铝板、铜板、镍板,铝镁合金板等金属板。
  • 02.主要设备描述

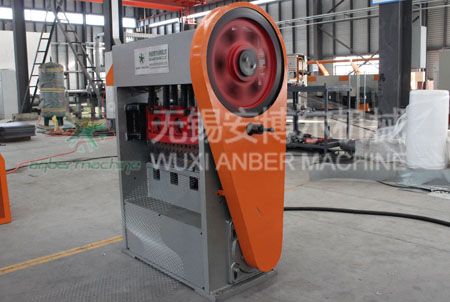

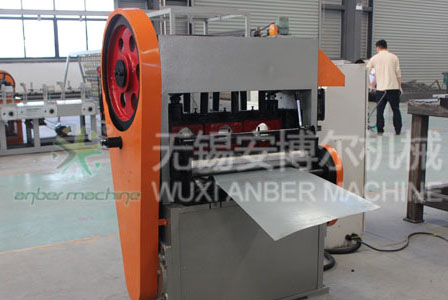

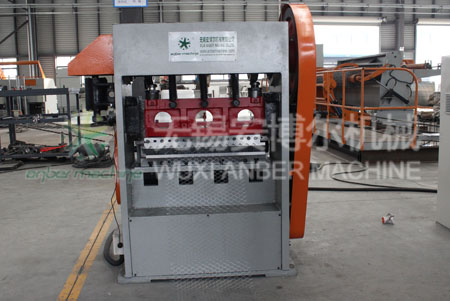

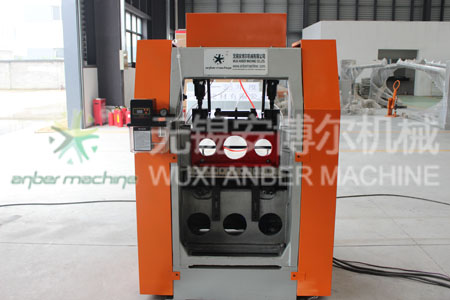

  • ABE-1.0-600型6.3吨冲力的钢板网冲剪机属于小型冲剪机,本机床主要用于将冷轧钢板、铝板等金属板材经冲制、拉伸生产为六角形、菱形、半圆形、菱形半圆组合形等多种形状的板网产品。所冲网格广泛用于建筑、五金、机床、电子工业品、家电产品的防护和装饰等。本机床冲制板材材质为抗拉强度在450牛/平方毫米以下,伸长率在25%以上的冷轧钢板或相应的其他金属材料。
    机床采用曲轴连杆机构实现板材的冲剪、凸轮实现摆动,进料采用步进电机,可实现进料距离的任意调整。该设备结构简单,操作容易、性能稳定。
  • 03. 设备组成
  • 钢板网机主要由机架、传动系统、曲轴连杆、刀架、送料机构、摆料机构及配电装置组成。
  • 04. 主要技术参数
  • 型号:ABE-1.0-600
    最大材料宽度:600mm
    原材料厚度:最大1.0mm
    冲网速度:最大260-300次/分
    电机功率:2.2KW
    冲力:6.3T
    外形尺寸(长*宽*高):1280*600*1400mm
    电控柜(长*宽*高):600*600*1270mm
    设备重量:1.3吨
    文本显示器;网孔长度计算+切断功能
    最大网孔尺寸(长截距*短截距)=40*20mm或者38*22mm

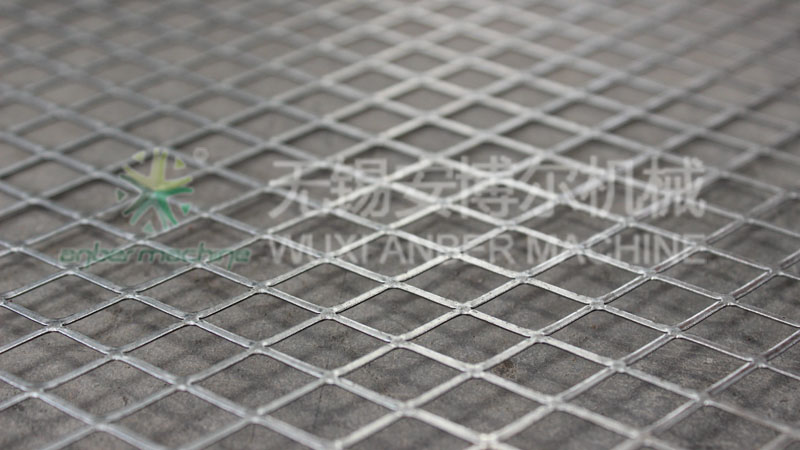

  • 05. 典型钢板网

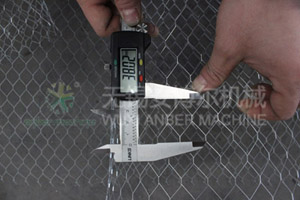

  • LWD*SWD=16.5*10.5(mm)SWD=38mm

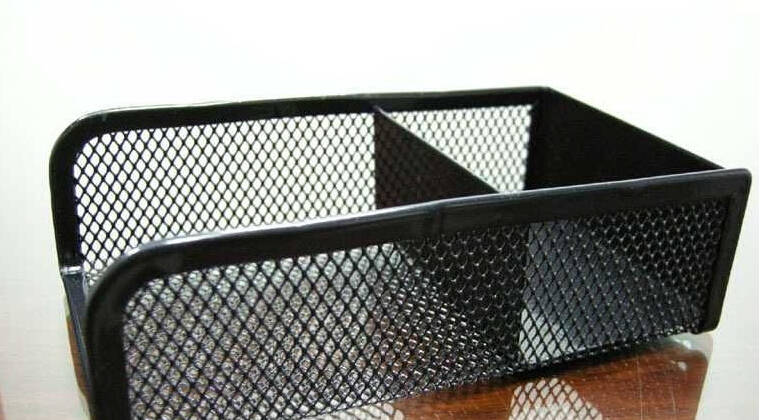

  • 06. 钢板网典型应用
