  • 01. 钢板网简介
  • 钢板网是指金属板材经过冲床(钢板网冲剪机,钢板网机)加工处理后形成的网眼状的板网产品,表面质量好,网孔均匀,无废料。原材料包含:低碳钢板、不锈钢板、铝板、铜板、镍板,铝镁合金板等金属板。
  • 02.主要设备描述

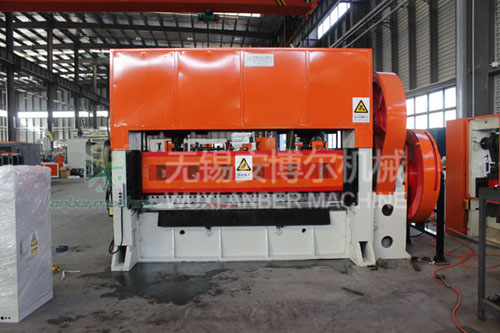

  • ABE-8.0-2500型260吨冲力的钢板网机属于重型钢板网冲剪机,生产的钢板网普遍用于造船、矿山、机械、建筑、交通、石油、城建、防护等到领域。我公司在传统的设计工艺上对钢板网机器进行改进,可配备数控步进(伺服)电机送料,全自动润滑和气动离合等新技术,钢板拉网机的操控性,稳定性,安全性都有很大的提高,机器的结构更加合理,操作简便。
  • 03. 设备组成
  • 钢板网机主要由机架、传动系统、曲轴连杆、刀架、送料机构、摆料机构及配电装置组成。各部分介绍如下:
    1. 机架部分:由左立柱、右立柱、上梁、下梁组成。
    2. 传动系统:由电机带动飞轮经气动离合器再经两级齿轮传动带动曲轴旋转。
    3. 曲轴连杆部分:由曲轴、连杆、连杆瓦、连杆轴销组成。
    4. 刀架部分:由上刀架下刀架及压料部分组成。
    5. 送料机构部分:由步进电机经变速箱带动丝杆旋转推动拖板前进或后退。
    6. 摆料机构:由步进电机经变速后带动齿条,推动横向拖板左右摆动。
    7. 电器部分:控制设备的整体运转。
  • 04. 钢板网冲剪机主要技术参数
  • 型号:ABE-8-2500;
    公称压力:260吨;
    冲剪板料厚度:≤8mm;
    冲剪板料宽度:≤2000mm;
    冲剪次数:30-40次/分;
    曲轴偏心轴:50mm;
    压料力:3吨;
    连杆调节距离:40mm;
    纵向送料距离:0-7mm;
    横向摆动距离:1-100mm;
    电机功率:55KW;
    转速:1480转/分;
    重量:约26吨;
    外形尺寸(长*宽*高):4400*3500*2700mm
  • 05. 配件
  • 序号
    名称
    规格
    数量
    1
    三角皮带
    B型4013
    5条
    2
    专用扳手
    2把
    3
    地脚螺栓
    M24*500
    10
    4
    地脚螺栓
    M20*400
    16
    5
    六角螺母
    M24
    10
    6
    六角螺母
    M20
    16
    7
    垫圈
    M24
    10
    8
    垫圈
    M20
    16
    9
    地脚螺栓
    M30
    4
    10
    六角螺母
    M30
    4
    11
    垫圈
    M30
    4

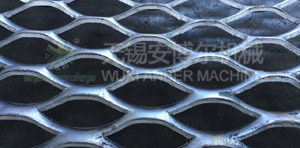

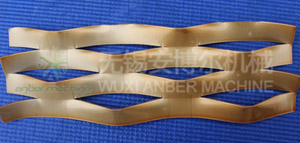

  • 06. 典型钢板网

  • LWD*SWD=115*48(mm)LWD*SWD=110*25(mm)

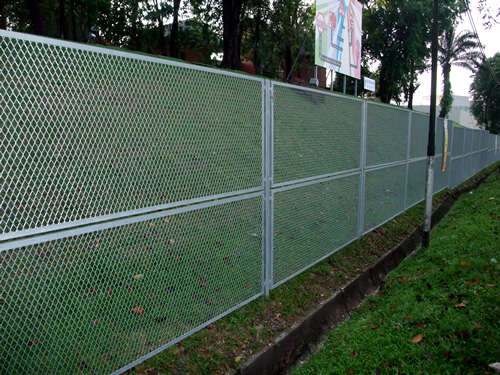

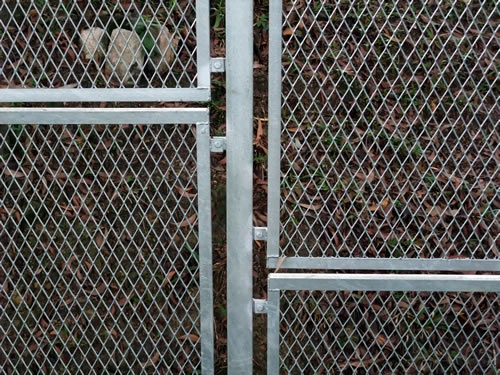

  • 07. 钢板网典型应用
