  • 01. 建筑网焊网机描述
  • 机械料斗焊网机生产线由放线架,焊网主机,卷网机,电控柜几部分组成。纵筋由48个放线架送料,横筋由机械调直切断机或气动调直切断机预调直送料。铁丝经过焊网主机焊接成网后进入卷网机,自动收成卷料。焊接网机主要用于对纵筋、横筋的电阻点(压)焊功能,连续出网。本生产线主要针对φ2.2~φ5冷拔光圆低碳钢筋网片焊接生产线的功能。
    本条生产线需要2-3名工作人员:放线装置处安排1-2名工作人员,负责检查原材料的消耗情况以及完成上料工作,卸料处安排1名工作人员,将卷好的网卷放置至成品区。
  • 02.我们的电焊网机具有以下主要优势
  • 1. 主机框架焊接较厚的钢板和钢条,主要结构更坚固。
    2. 横径送料料斗由步进电机自动送料,使得横径间距更加准确。
    3. 拖网机构是由步进电机,保证横径间距的准确性。
    4.该网孔大小是多样化的,该生产线线间距可以通过调整相关零部件:横径间距调整由微电脑控制,可以有10种不同的尺寸。
    5.焊接采用最新高效焊接变压器。电压调节范围大,分为八个不同的等级,这样可以扩大线径的调节范围。
    6.为了更好地适应客户的主电源变压器容量和减少电流使用,电气和电子焊接控制采用分离控制高峰电力输入,即,焊接变压器不在同一时间工作,但在分次焊接时焊点在同一行。
    7.电气和电子焊接控制系统采用同步控制技术。焊接控制焊接时间和分离是由数字集成电路,它具有高控制精度和稳定的功能。
    本机可用于生产的公路护栏,铁路护栏,山林护栏,护栏网和对建筑屋顶用网。
  • 03. 主要技术参数
  • 型号
    ABE-3/5-1200D
    ABE-3/5-1600D
    ABE-3/5-2100D
    ABE-3/5-2500D
    径丝丝径
    3-5mm,卷
    3-5mm,卷
    3-5mm,卷
    3-5mm,卷
    横筋丝径
    3-5mm,预调直
    3-5mm,预调直
    3-5mm,预调直
    3-5mm,预调直
    网幅宽度
    1200mm
    1600mm
    2100mm
    2500mm
    纵径间距
    50-100mm
    50-100mm
    50-100mm
    50-100mm
    焊点
    24
    32 40 48
    变压器
    400KVA
    500KVA 630KVA 800KVA
    横径间距
    50-200mm,无极调节
    丝径
    3.0mm-5.0mm
    最大焊接能力
    5mm+5mm
    最大焊接速度
    30-40次/分
    出料方式
    数控
    线缆
    3根截面积95平方毫米的铜线缆,或者截面面积为120平方毫米的铝电线缆,机器之间和电源变压器的距离应小于30m
    焊接方式
    电阻焊由可控硅控制(以下简称SCR)
    焊接电压
    电压调节范围大,分为八个不同的等级
    加压方式
    通过加压拉杆和弹簧压缩的上电极
    横径送料方式
    横径从料斗中由伺服电机一根一根地送入

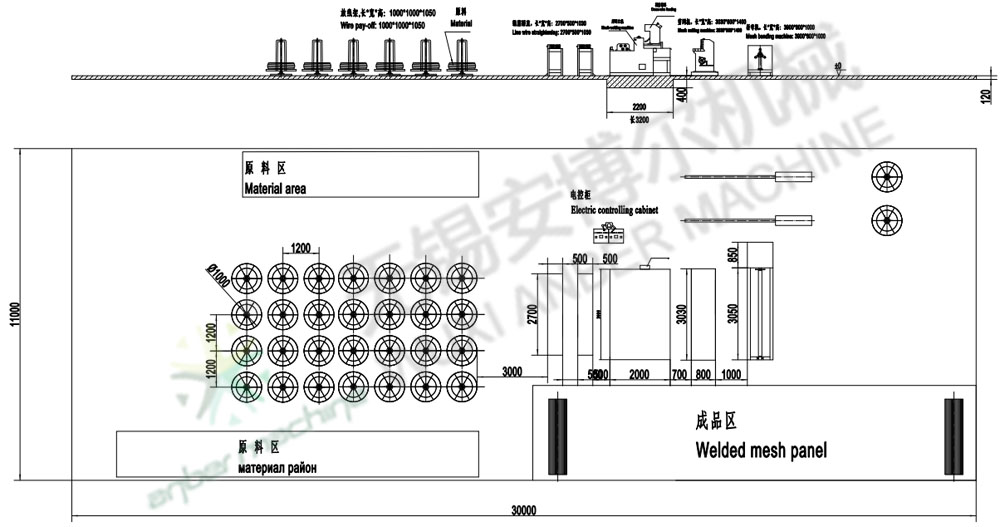

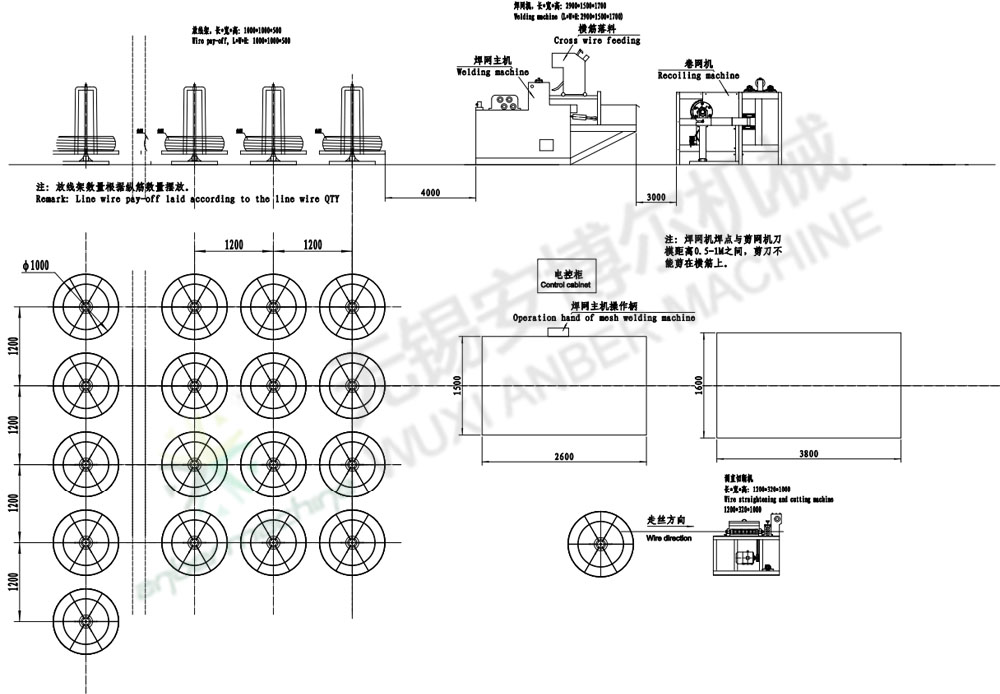

  • 04. 建筑网焊网机布局图
