钻孔灌注桩钢筋笼滚焊机

钢筋笼滚焊机

全自动钢筋笼滚焊机

钢筋笼焊接成型机

桩基钢筋笼焊网机


  • 01. 钻孔灌注桩钢筋笼滚焊机描述

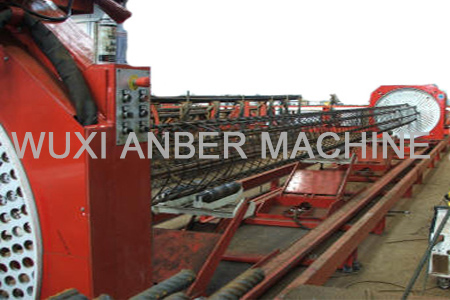

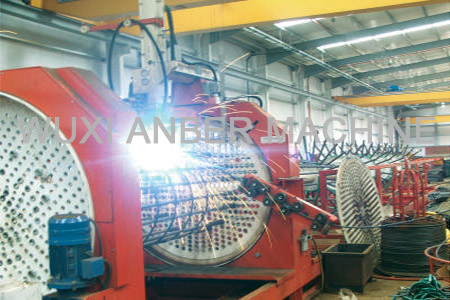

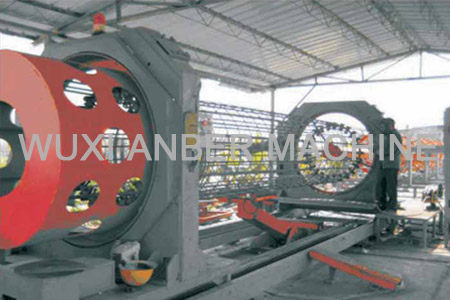

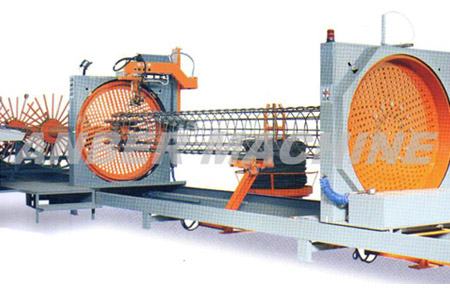

  • 根据施工要求,钢筋笼的主筋通过人工穿过固定旋转盘相应模板园孔至移动旋转盘的相应孔中进行固定,把盘筋(绕筋)端头先焊接在一根主筋上,然后通过固定旋转盘及移动旋转盘转动把绕筋缠绕在主筋上(移动盘是一边旋转一边后移),同时进行焊接,从而形成产品钢筋笼---这就是 钻孔灌注桩钢筋笼滚焊机,即“钢筋笼成型机”的工作原理.
    钢筋笼精度保障
    由于钢筋笼对于箍筋之间的间距精度要求非常高 , 所以一般的传统制作钢筋笼方式是较不适合做施工。本套自动化钢筋笼滚焊机,是在PLC上设定间距参数,由PLC控制的,实际是二盘的转速和行走的速度决定的,只要转速及行走稳定,间距的稳定性就有保证,目前这方面从技术上不存在任何问题
    使用滚焊机加工钢筋笼的特点
    加工速度快: 正常情况下备料及滚焊部分5人一班,分二班作业,10个人一天就可以加工出20多个12米长成品的笼子(备料、滚焊、加强筋安装、探测管安装、导向垫块安装等),工作效率非常高。
    加工质量稳定可靠:由于采用的是机械化作业,主筋、缠绕筋的间距均匀,钢筋笼直径一致,产品质量完全达到规范要求。在实际中手工生产钢筋笼时工程监理几乎每天都到加工现场进行检查,而使用机械加工后,监理对机械化加工的钢筋笼基本实行了“免检”。
    箍筋不需搭接,较之手工作业节省材料1%,降低了施工成本。
    由于主筋在其圆周上分布均匀,多个钢筋笼搭接时很方便,节省了吊装时间。
  • 02.钻孔灌注桩钢筋笼滚焊机规格
  • 型号
    ABE-LH1250
    ABE-LH1500
    ABE-LH2000
    ABE-LH12500
    钢筋笼直径
    200-1250mm
    300-1500mm
    400-2000mm
    400-2500mm
    钢筋笼重量
    3000kg
    4500kg
    6500kg
    8000kg
    盘筋直径
    12mm-40mm
    12mm- 40mm
    12mm- 40mm
    12mm- 40mm
    绕筋直径
    5mm-16mm
    5mm-16mm
    5mm-16mm
    5mm-16mm
    绕筋间距
    50mm-450mm (可调)
    50mm-450mm (可调)
    50mm-450mm (可调)
    50mm-450mm(可调)
    液压站流量及压力
    10MPa
    10MPa
    10MPa
    10MPa
    总功率(含送料)
    11KW
    13KW
    23KW
    30KW
    外形尺寸
    25×1.8m×2m
    43m×3m×3.5m
    30m×2.5m×2.8m
    43m×3m×3.5m
    重量
    8T
    23T
    18T
    23T
