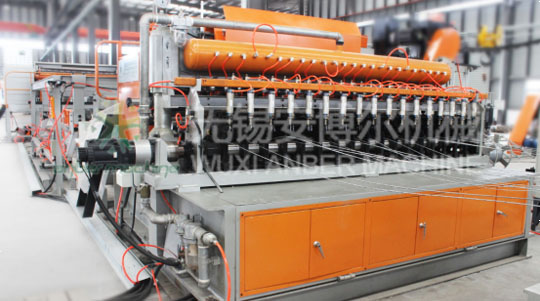

钢筋网排焊机

钢筋网排焊机

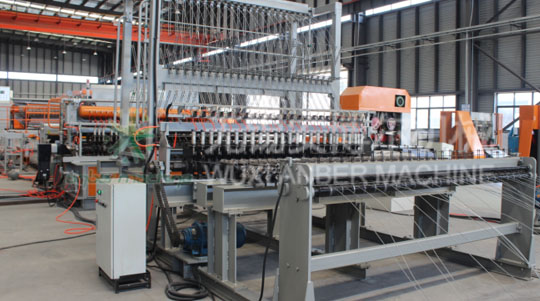

高精度建筑网焊接机

高精度建筑网焊接机

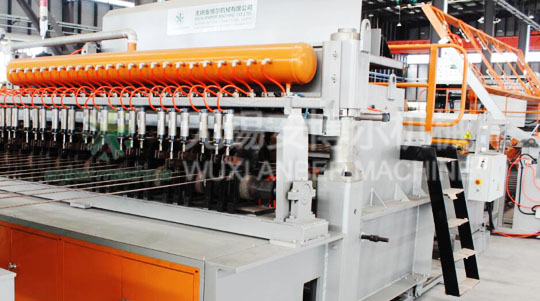

钢筋焊网机焊接系统

钢筋焊网机焊接系统

钢筋焊接设备

钢筋焊接设备


  • 01. 全自动预调直钢筋网焊接机描述
  • 钢筋网成型机是生产护拦网的专用设备。本机利用多电极电阻焊的原理,将钢筋的纵筋、横筋按设定的要求,焊接成牢固的网片。本机由焊接机构、纵筋、横筋上料机构、网片步进机构、落网与输送机构、气动系统、电气控制系统、冷却系统等部件组成。钢筋原材料可以是冷轧带肋钢筋、冷轧光面钢筋或热轧钢筋。
  • 02.生产流程
  • 径丝、纬丝预调直切断——径丝送料台——径丝送料机构——焊接设备——横筋落料机构——网片落料输送机构

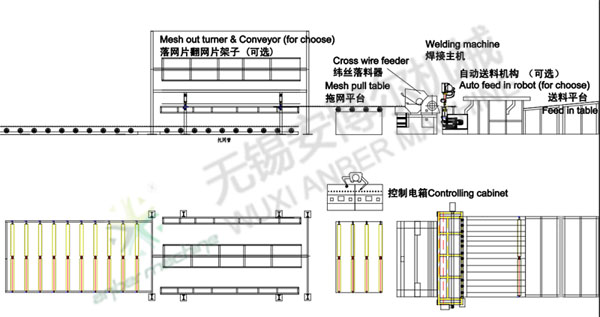

  • 03. 全自动预调直钢筋网焊接机布局图
  • 04. 全自动预调直钢筋网焊接机参数
  • 型号
    ABE-3/6-2500
    ABE-5/12-2500
    ABE-5/12-3300
    焊接钢筋直径
    Ф3-Ф6mm
    Ф5-Ф12mm
    Ф5-Ф12mm
    网片最大宽度
    2500mm
    2500mm
    3300mm
    焊点数
    24
    24
    32
    焊接变压器容量
    1000KVA
    1600KVA
    16×125KVA
    网格尺寸
    纵筋间距
    50-200mm
    100-300mm
    100-300mm
    横筋间距
    50-200mm
    100-300mm
    100-300mm
    最大焊接频率
    55-70 Times/min
    55-70 Times/min
    55-70 Times/min
    焊接变压器暂载率
    30%
    30%
    30%
    气动系统工作压力
    ≤0.8Mpa
    ≤0.8Mpa
    ≤0.8Mpa
    冷却水压力
    0.2Mpa-0.3Mpa
    0.2Mpa-0.3Mpa
    0.2Mpa-0.3Mpa
    压缩空气耗量
    ≥3M3/min
    ≥3M3/min
    ≥3M3/min
    纵筋上料方式
    Pre-cut; straightness ≤3mm/1000mm
    Pre-cut; straightness ≤3mm/1000mm
    Pre-cut; straightness ≤3mm/1000mm
    横筋落料方式
    Pre-cut; straightness ≤3mm/1000mm
    Pre-cut; straightness ≤3mm/1000mm
    Pre-cut; straightness ≤3mm/1000mm
